输入信号与解调性能
|
工作频率范围 950~2150MHz
接收信号电平范围 -65~-25dBm
频率捕捉范围 ±2.5MHz
解调方式:QPSK,SCPC、MCPC兼容
支持符号率范围 2~ 45Ms/s
Eb/No门限值: 3.1
|
信道编码
|
RS编码 RS(204,188)
卷积交织深度 I=12
升余弦平方根滤波滚降系数 0.35
|
输入接口
|
射频信号输入:F型连接器(带RF环出)
|
输出接口
|
视频信号输出 复合视频信号:RCA 75Ω.
音频信号输出 RCA型:600Ω 非平衡,低阻
ASI码流输出 ASI:BNC型
人机交互 4位7-seg LED 显示、友好的OSD 界面
|
音频解码
|
遵循标准 ISO/IEC 13818-3 LAYER I&II
声音解码 MPEG- I Layer I and I I 音频工作方式 单声道、双声道、立体声 音频采样频率 32 / 44.1 / 48KHz
输出方式 非平衡
音频输出电平 9dBm
音频失真度 ≤1.5%(60Hz~18KHz)
音频幅频特性 ±0.5dB(60Hz~18KHz)
音频信杂比(不加权)≥70dB
音频左右声道串扰 ≤-70dB
音频左右声道相位差 ≤5(60Hz~18KHz)
音频左右声道电平差 ≤0.5dB(60Hz~18KHz)
|
视频解码
|
遵循标准 ISO/IEC 13818-2 MPEG-2 MP@ML
视频格式 4:3, 16:9 分辨率 MAX 720 x576 视频制式 PAL/NTSC 视频解码方式MPEG-2 MP@ML
图象分辨率 720*576(PAL)、720*480(NTSC)
视频输出
视频输出幅度 700±30mVp-p
视频同步幅度 300±20mVp-p
行同步前沿抖动 ≤20ns
视频幅频特性 ±0.5dB(≤4.8MHz)
微分增益(p-p) ≤5%
微分相位(p-p) ≤5
视频信杂比(加权) ≥56dB
亮度非线性 ±2.1%
色/亮度增益不等 ±5%
色/亮度时延不等 ≤30Ns
K系数 ≤3%
|
常规特性
|
尺寸:19英寸1U标准结构:
高 : 44mm、 1U
宽 : 482mm
深 : 360mm
环境:0 ~ 45℃(工作);-20 ~ 80℃(储存)
电源 : AC220V±10%,50Hz,25W
|

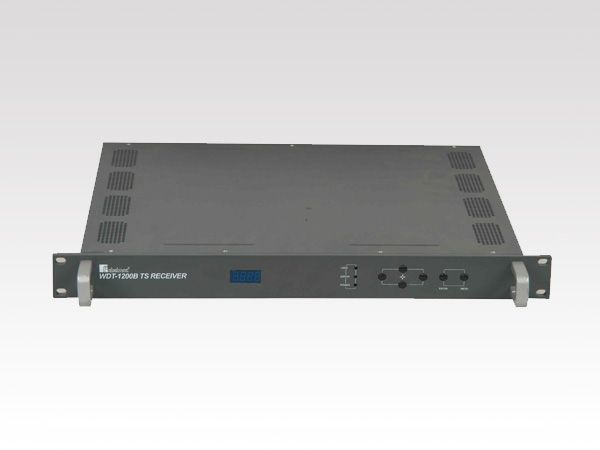

1—数码管显示
|
2—信号指示灯
|
3—电源指示灯
|
4—左键
|
5—下键
|
6—右键
|
7—上键
|
8—确定键
|
9—菜单键
|
|
1—ASI 1流输出
|
2—ASI 2流输出
|
3—视频输出
|
4—右声道输出
|
5—左声道输出
|
6—电源插座
|
6—保险管
|
8—开关
|
9—接地线
|
10—射频输出
|
11-射频输入
|
|
