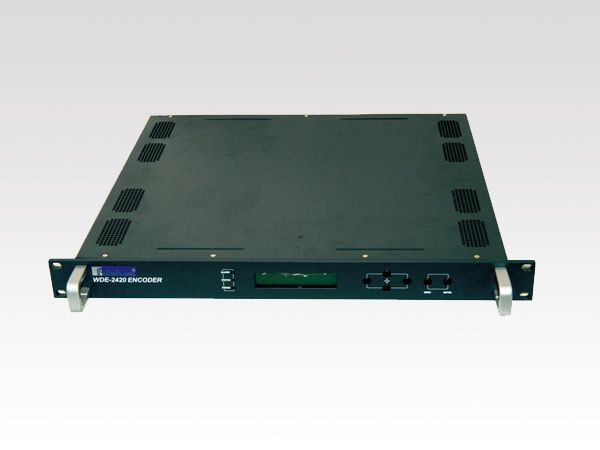

输入接口
|
视频信号
|
电平1.0Vp-p
|
S-Video
|
电平0.28Vp-p
|
|
音频信号
|
电平2Vp-p
|
|
输出接口
|
ASI
|
DVB标准
|
SPI
|
||
输出码率
|
1.0~15Mbps连续可调
|
|
视频编码
|
符合国际标准ISO11172(MPEG-1)和ISO13818 (MPEG-2)
|
|
MPEG-2编码采用MP@ML(4:2:0)
|
||
MPEG-2自适应场帧(AFF)
|
||
MPEG-2基于场(FB)
|
||
音频编码
|
采样频率
|
32KHz、44.1KHz、48KHz
|
码率
|
64、128、192、256、384Kbps
|
|
待性
|
MPEG-1第1/II层,CD质量
支持一路立体声或双声道
|
|
分辨率
|
标准
|
符合CCIR601支持1/2D1,2/3D1,3/4D1
|
PAL
|
720´576,704´576,640´576,544´576,480´576,384´576,352´576
|
|
NTSC
|
720´480,704´480,640´480,544´480,480´480,384´480,352´480
|
|
常规特性
|
尺寸
|
44mm´482 mm´360mm
|
环境
|
0 ~ 45℃(工作);-20 ~ 80℃(储存)
|
|
电源
|
220VAC±10%,50Hz,25W
|
表重复间隔
|
RAT
|
25~500ms
|
RMT
|
25~500ms
|
|
PCR
|
PCR抖动
|
∠500ns
|
PCR间隔
|
0~40ms
|
|
眼图
|
幅度
|
800±80mV
|
上升时间
|
≤1200ps
|
|
下降时间
|
≤1200ps
|
|
输入接口
|
视频信号
|
电平1.0Vp-p
|
S-Video
|
电平0.28Vp-p
|
|
音频信号
|
电平2Vp-p
|
|
输出接口
|
ASI
|
DVB标准
|
SPI
|
||
网络接口
|
RJ45
|
10/100bit/s 自适应
|
输出码率
|
1.0~15Mbps连续可调
|
|
视频指标
|
视频输出幅度
|
700±20
|
行同步幅度
|
300±9
|
|
色同步幅度
|
300±9
|
|
视频幅频特性
|
±0.5db(≤4.8MHz)
|
|
≤0.5db,≥-1.0db(5.0MHz)
|
||
≤0.5db,≥-4.0db(5.5MHz)
|
||
K因子
|
≤3%
|
|
亮度非线形
|
5%
|
|
微分增益
|
±3%
|
|
色亮增益不等
|
±3%
|
|
色亮时延不等
|
±20ns
|
|
视频信杂比
|
≥56db(加权值)
|
|
3视频编码
|
符合国际标准ISO11172(MPEG-1)和ISO13818 (MPEG-2)
|
|
MPEG-2编码采用MP@ML(4:2:0)
|
||
MPEG-2自适应场帧(AFF)
|
||
MPEG-2基于场(FB)
|
||
适合统计复用的VBR编码方式、DVB字幕插入
|
||
音频编码
|
音频谐波失真
|
R≤1%
|
L≤1%
|
||
音频幅频响应
|
L ≤0.5db,≥-0.5db R(60KHz~18KHz)
|
|
L ≤1.0db,≥-2.0db R(20Hz~20KHz)
|
||
采样频率
|
32KHz、44.1KHz、48KHz
|
|
码率
|
64、128、192、256、384Kbps
|
|
音频输入通道数
|
非平衡、立体声输入
|
|
音频输入类型
|
数字AES/EBU,模拟和内嵌音频,AC-3
|
|
音频输入格式
|
MPEGLayerII (64~384Kbit/s),线性音频SMPTE302M
|
|
音频输入模式
|
立体声,联合立体声,单声道,双单声道
|
|
待性
|
MPEG-1第1/II层,CD质量
|
|
音频指标
|
左右声道串扰
|
≤-70db
|
左右声道电平差
|
≤0.5db
|
|
左右声道相位差
|
≤5°
|
|
分辨率
|
标准
|
符合CCIR601支持D1,SIF,1/2D1,2/3D1,3/4D1
|
PAL
|
720×576.704×576.640×576.544×576.480×576.384×576.352×576
|
|
NTSC
|
720×480.704×480.640×480.544×480.480×480.384×480.352×480
|
|
常规特性
|
尺寸
|
44mm×482 mm×360mm
|
环境
|
0~45℃(工作);-20~80℃(储存)
|
|
电源
|
220VAC±10%,50Hz,25W
|
