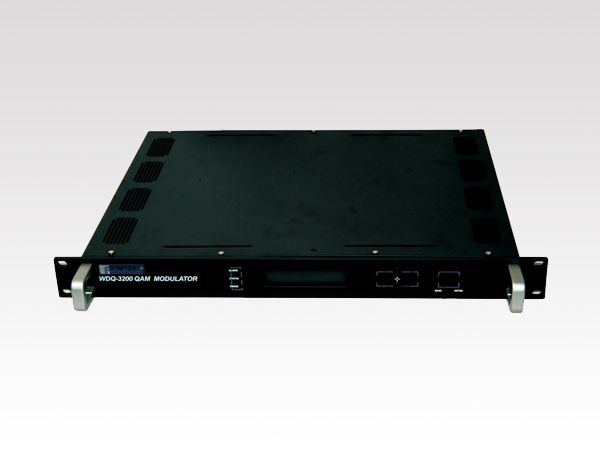

主要特点
l 可工作在QPSK﹑16QAM、32QAM、64QAM、128QAM、256QAM方式
l 输入接口:ASI/SPI
l 有效输入数据的比特率范围:2Mbaud/s~56MBaud/s
l 输出数据的比特率范围:2Mbaud/s~56Mbaud/s
l 输出信号的带宽(BW)范围:1.15MHz~8.05MHz
l 输出数据符号率范围:1 MBaud/s~7MBaud/s
l 面板显示采用LCD
l 有远程管理与控制接口(选件)
l 具有掉电记忆功能
ASI接口(异步串行接口)
输入
l 插座:BNC
l 阻抗:75Ω
l 包格式:188或204字节
l 通道数据速率:270Mbps
l 标准:符合DVB标准
输入接口(同步并行输入接口)
l 插座:DB-25 female
l 包格式:188或204字节
l 标准:DVB兼容,LVDS工作方式
中频输出
l 连接器:BNC
l 阻抗:75Ω
l 中心频率:36MHz、36.15MHz、35.25MHz
l 中频带宽:≤8MHz
l 反射损耗:≥18dB
射频输出
l 连接器:F头(公制)
l 阻抗:75Ω
l 中心频率:47MHz—860MHz
l 中频带宽:≤8MHz
l 反射损耗:≥ 18dB
l 最大输出电平:100dBuV
l 电平调整范围:10 dBuV
信号通道编码
l 调制方式:QPSK,16QAM,32QAM,64QAM,128QAM,256QAM
l 通道编码:符合DVB标准的RS编码
l MER:≤2.5%(RMS)
l SNR(带外):≥40dB
系统控制和故障报警
l 信号输入接口选择(ASI/SPI)
l 码流未锁定报警
l 数据溢出报警
l 采集码率告警
l 电压 187V~253V AC
l 频率 50×(1±2%) Hz
l 功耗 15W
工作环境
l 环境温度 +5°C~45°C
l 贮存温度 -20°C~+80°C
辐射及安全要求
l 符合GB13837-92和GB8898-88标准
外型尺寸和质量
l 外型尺寸:44mm(高)×483.6mm(宽)×252mm(深)
l 质量: 2kg
