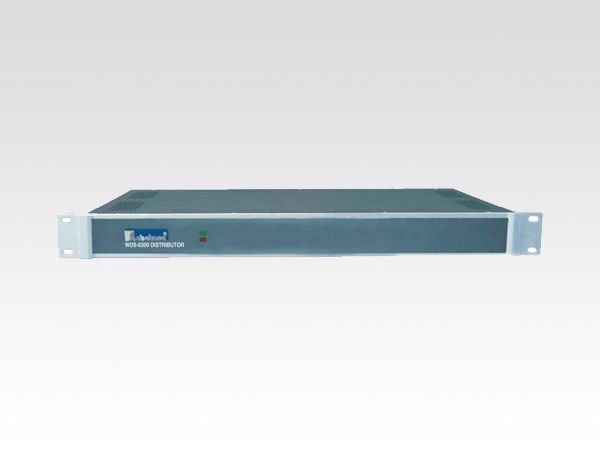

WDS-6300 码流分配器

WDS-6300 码流分配器
技术指标
 信号输入特性
最大输入电平：800 mV ± 10 %
反射损耗：< 15 dB
最大均衡电缆长度：> 250米（ Belden 8281 ）

n       DS3/E3接口：符合G.703标准
连接器：BNC
阻抗：75W
输入码率：44.736Mbps（DS3）
              34.368Mbps（E3）
编码：B3ZS（DS3）
          HDB3（E3）
n       ASI接口：ASI或符合SMPTE259M标准的8位或10位4:2:2  270Mb/S串行数字（SDI）
视频信号
连接器：BNC
阻抗：75W
输入码率：5～270Mbps

信号输出特性
最大输入电平：800 mV ± 10 %
反射损耗：< 15 dB
最大均衡电缆长度：> 250米（ Belden 8281 ）

n       DS3/E3接口：符合G.703标准
连接器：BNC
阻抗：75W
码率：44.736Mbps（DS3）
          34.368Mbps（E3）
编码：B3ZS（DS3）HDB3（E3）
输出通道：4路DS3或E3（机内选定）
n       ASI接口：ASI或符合SMPTE259M标准的270Mb/S串行数字（SDI）视频信号
    连接器：BNC
    阻抗：75W
    输出码率：5～270Mbps
技术规格表
参数名称
参数值
数字输入

连接器类型
BNC
连接器数量
1
信号类型
ASI或符合SMPTE259M标准的8位或10位4:2:2 270Mb/S串行数字（SDI）视频信号
最大输入电平
 800 mV ± 10 %
输入阻抗
75Ω
反射损耗
< 15 dB ( 5 Mz ～ 270 MHz )
最大均衡电缆长度
> 250米（ Belden 8281 ）
数字输出

连接器类型
BNC
连接器数量
8
信号类型
ASI或符合SMPTE259M标准的270Mb/S串行数字（SDI）视频信号
输出电平
800 mV ± 10 %
输出阻抗
75Ω
反射损耗
< 15 dB ( 5 Mz ～ 270 MHz )
整机

电源电压
170VAC~260VAC
电源功耗
 < 10W
工作温度范围
 0℃ ～ 40℃
